您當前位置：行業與產品 >> 調節閥系列 >> 全不銹鋼泄氮閥

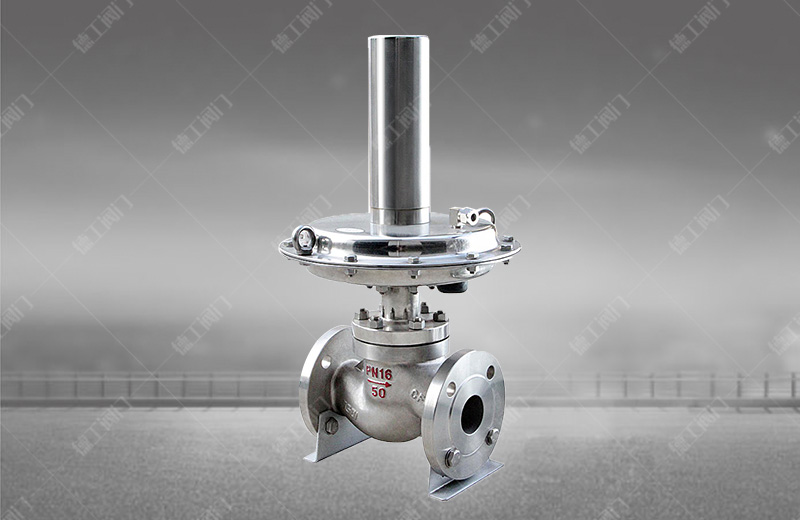

全不銹鋼泄氮閥

技術參數

公稱通徑：DN20mm~150mm
公稱壓力：1.0

、1.6 MPa
主要材質：HT200

、ZG230～450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊
設計標準：GB/T17213
結構長度：GB12221-89
檢驗標準：GB/T4213
法蘭標準：JIS B220

、JB/T79、ANSI B16.5-1981、GB/T9113

、HG20594-97、HG20618-97等

產品詳情

產品概述

全不銹鋼泄氮閥是一種不用外來能源的節能型產品

，利用工藝管道中介質的壓力變化與信號進行比較

，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力

、差壓值

。ZZCP-1型差壓閥，采用平衡型單座閥

，壓力穩定

、精度高、密封性好

，用于控制微小差壓

。ZZCN-10型差壓閥采用雙座閥，流量系數大

，將閥芯正

、倒裝，可組成二個不同品種的產品

。自力式微壓調節閥適用于多種工業爐燃燒系統控制兩種燃料氣體混合比流量或用于氫冷發電機組密封油系統中

，同時，還可用于多種工業氣體的減壓

、穩壓或泄壓的自動控制

。
全不銹鋼泄氮閥，采用平衡單座閥

，在運行中可任意對設定值進行調整等特點

。因而適用于多種工業爐燃燒統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合

。

主要技術參數

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760
允許壓差	PN16	1.6								1.5		1.2
(Mpa)	PN40	2
閥蓋形式		標準型(整體式)
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
壓力分段范圍		0.5～6　　5～10　9～15　12～19　18～25　22～30
(KPa)		28～35　32～40　38～50　48～60　58～72　70～100
維持調壓閥正常工作的下限壓差P		≥0.01(MPa)
工作溫度		≤80℃
適合介質		氣體、蒸汽、低粘度液體
閥芯形式		單座、套筒型閥芯
流量特性		直線性

主要零件材質

零件名稱	零件材料
閥體	WCB (C)	CF8 (P)	CF8M (R)	CF3M (RL)
閥座	304	304	316	316L
墊芯	304	304	316	316L
閥蓋	Q235	304	316	316L
閥桿	304	304	316	316L
下膜蓋	Q235
膜片	EPDM或FKM夾纖維
上膜蓋	Q235
壓蓋	Q235
螺紋蓋	Q235

主要性能指標

調節精度		≤10%
允許泄露量 (在規定實驗條件下)	硬密封	4×0.01%閥額定容量
	軟密封	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0..6	0.9	1.7	4		6.75

主要連接尺寸

公稱通徑(DN)	20	25	32	40	50	65	80	100
L	150	160	180	200	230	290	310	350
H	52.5	57.5	75	75	85.5	92.5	100	110
H1	323	350	370	370	370	397	397	400
A	308	394	308	394	308	394	394	394
導壓管接口螺紋	M16×1.5
重量G(Kg)	12	18	25	32	45	58	68	76
