產品概述

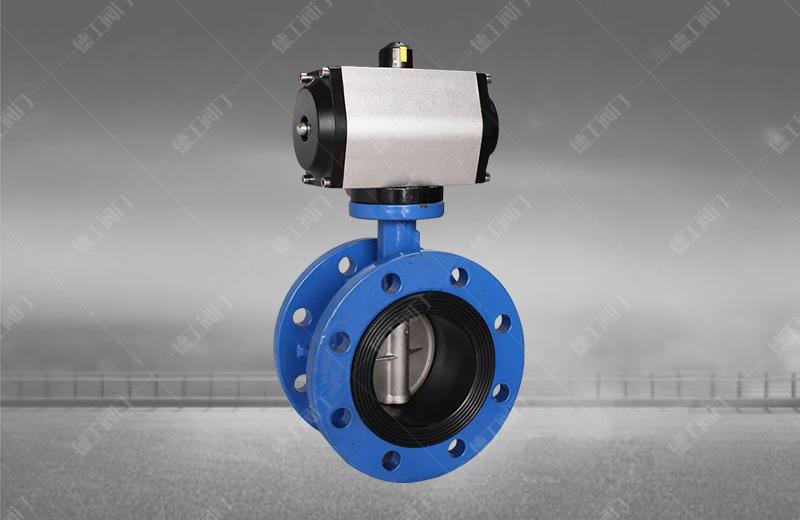

氣動中線蝶閥是一種蝶板的回轉中心(即閥門軸中心)位于閥體的中心線和蝶板的密封截面上的蝶閥，連接方式有對夾式和法蘭式。氣動中線蝶閥流體阻力較小，中大口徑的蝶閥全開時有效流通面積較大，啟閉迅速省力，利用壓縮空氣來帶動碟扳旋轉90角度即可完成啟閉，也可以裝配上電氣閥門定位器對介質流量，壓力，溫度等各項參數進行調節控制。
結構特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性為直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
主要技術參數
閥體材質：WCB、304、316、UPVC
口徑
英寸
法蘭 GB國標尺寸PN10/PN16/PN25
執行器尺寸
L
H
H1
D1
n-d
重量KG
A
B
C
DN50
2
108
245
80
125/125/125
4-18/4-18/4-18
12
217
137
111
DN65
2-1/2
112
250
90
145/145/145
4-18/4-18/8-18
13.75
258
147
122
DN80
3
114
350
98
160/160/160
4-18/8-18/8-18
16.25
258
147
122
DN100
4
127
380
112
180/180/190
8-18/8-18/8-22
21
299
165
135
DN125
5
140
410
128
210/210/220
8-18/8-18/8-26
30
349
182
153
DN150
6
140
490
147
240/240/250
8-22/8-22/8-26
37
397
199
173
DN200
8
152
560
178
295/295/310
8-22/12-22/12-26
49
473
221
192
DN250
10
165
621
215
350/355/370
12-22/12-26/12-30
72
560
249
213
DN300
12
178
680
250
400/410/430
12-22/12-26/16-30
92
601
280
243
DN350
14
190
757
280
460/470/490
16-22/16-26/16-33
127.5
738
383
356
DN400
16
216
825
320
515/525/550
16-26/16-30/16-36
158
738
383
356
DN450
18
222
925
350
565/585/600
20-26/20-30/20-36
202
738
383
356
DN500
20
229
1010
380
620/650/660
20-26/20-33/20-36
251
940
434
415
DN600
24
267
1180
440
725/770/770
20-30/20-36/20-36
350
940
434
415
閥板材質：304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳
密封閥座：NBR、EPDM、PTFE【壓力等級】：1.6MPa
公稱通徑：DN25-DN1000
結構形式：A型、LT凸耳式
連接方式：對夾、法蘭式
電磁閥電壓：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
溫度范圍：NBR：-30～80℃；EPDM：-30～120℃；PTFE：-30～130℃
氣動執行器：雙作用、單作用
氣動附件：換向電磁閥、限位開關、空氣過濾減壓閥
