您當前位置：行業與產品 >> 冶金閥系列 >> 鑲銅鑄鐵方閘門

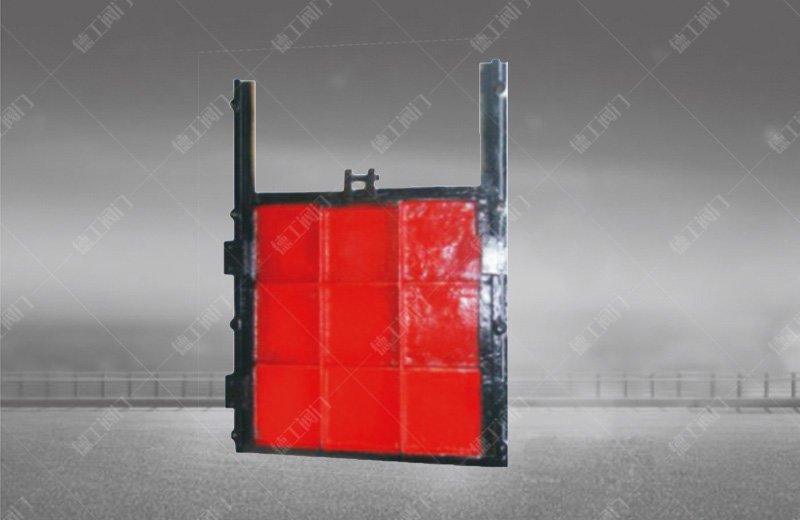

鑲銅鑄鐵方閘門

技術參數

產品型號：ZMQF
公稱通徑：DN200～2500mm
壓力范圍：≤0.1Mpa
工作溫度：-20℃～120℃
工作介質：水與污水PH值：5～10
驅動方式：手輪式、手搖式

、手電兩用啟閉機
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92

產品詳情

產品概述

ZMQF-鑄鐵鑲銅方閘門又名鑄鐵方閘門

，方閘門

，主要用于給排水

、防汛、灌溉

、水利

、水電工程中，用來截止

、疏通水流或起調節水位的作用

，根據建設部通用標準和美國AWWA標準設計生產

。它采用外弧形設計

，結構合理、受力均勻

，采用優質灰口鑄鐵或球墨鑄鐵

、不銹鋼制造，止水密封面鑲銅條或橡膠

，并經精密加工后配研

，達到平面接觸密封

，密封性能好

，當密封止水性能下降時，可通過楔塊裝置的調整加以解決

。

產品特點

、ZMQF-鑄鐵鑲銅方閘門由門框、閘板

、導軌

、密封條、傳動螺桿

、吊塊螺母/吊耳和可調整密封機構等部件組成

，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門

，其導軌可與門框澆注成一體）

，導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高

、剛性高、耐磨

、耐腐蝕性好

、承壓能力大

。
2

、通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠

，并經精密加工后配研

，故密封性好。
3

、采用預埋鋼板或預埋螺栓式安裝

，安裝、調試

、使用

、維護方便，使用壽命長

。
4

、品種規格齊全，適應性廣

。
5

、與啟閉機配套使用

，閘門為工作部分

，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力

、電機或氣動

、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉

，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動

，從而開啟或關閉閘門，達到水

、關水或調節水位的目的

。

主要技術性能參數

1、型號與規格：方閘門：明桿式 ZMQF DN200～DN2500mm
2

、ZMQF-鑄鐵鑲銅方閘門主要性能指標：
a）閘門密封面配合間隙≤0.1㎜

，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa

；密封試驗壓力0.1Mpa

。
d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
e）安裝位置：正常狀態下正向迎水

、處于鉛垂?fàn)顟B(tài)

。
f）****工作水頭：?jiǎn)蜗蚴軌海赫颍?0m 反向：5m 雙向受壓：均為10m
g）啟閉速度：不小于0.2m/min，不大于1.5m/min

。
h）閘框距邊壁距離≥300㎜

，距池底距離≥150㎜～250㎜。

主要連接尺寸

DN	B	B2	B1	G	d1	E	f	g	i
300	300	380	/	50	18.5	80	416	456	685
400	400	480	/	50	18.5	95	516	556	835
500	500	580	/	50	18.5	95	616	656	1060
600	600	700	/	70	24	95	750	790	1160
700	700	800	/	70	100	850	890	1260
800	800	900	/	80	24	100	960	1010	1450
900	900	1000	/	80	24	115	1060	1110	1600
1000	1000	1100	/	80	24	115	1160	1210	1900
1200	1200	1300	1360	90	28	115	1370	1430	2765
1400	1400	1540	1570	90	28	115	1580	1650	3315
1500	1500	1640	1670	90	28	115	1680	1750	3415
1600	1600	1740	177	100	28	115	1780	1850	3515
1800	1800	1940	1970	100	28	115	1980	2050	3815
2000	2000	2140	2180	120	28	135	2200	2270	4150
2200	2200	2300	2400	120	28	135	2400	2520	4450
2400	2400	2500	2600	150	28	150	2600	2750	5130
2500	2500	2600	2700	150	28	150	2700	2820	5250
