您當前位置：行業與產品 >> 球閥系列 >> 氣動V型球閥

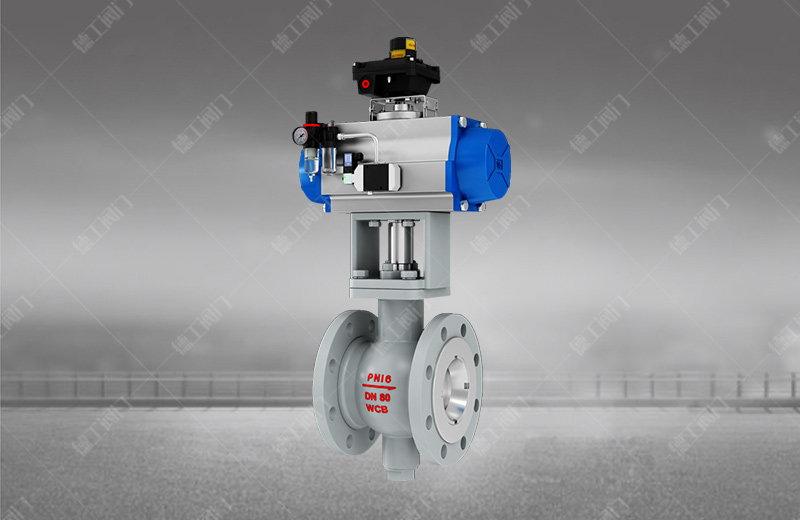

氣動V型球閥

技術參數

產品型號：VQ671F/VQ641F
公稱通徑：對夾式DN25～250mm/法蘭DN25～500mm
公稱壓力：PN1.6~2.5MPa
連接方式：對夾式/法蘭
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4

、P6）
設計依據：GB標準
設計標準：GB/12237
連接法蘭尺寸：GB/9113

、JB/T79
實驗和檢驗：JB/T9092

產品詳情

結構特點
1、結構緊湊

，體積小

，可豎臥安裝等優點

。
2、具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比

。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3

、上限流動容積：由于它的流線型外形以及滿直角回轉控制緣故

，使容積的上限特別高，流通能力特別大

，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸

。
4

、V型球閥采用雙軸承結構

，機械穩定性能高，啟動扭矩小

，保證了閥門具有極好的靈敏度和感應速度。
5

、可靠（安全）性：閥體為一個整體，堅固耐用

，操作不受管道壓力影響

，并可避免閥體滲漏。
6

、金屬閥座的優越密封性：V型球閥采用可動金屬閥座，自助補償功能

，并具有優越密封性能，延長了使用壽命

。在流向上

，泄漏量≤10-6×額定流量系數。
7

、較強的剪切能力：V型球閥采有金屬硬密封結構，V型球閥芯及金屬閥座在回轉過程中

，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質

，并具有自潔功能，避免閥門卡死現象發生

。

主要技術參數

公稱通徑	對夾式DN25～250mm/法蘭DN25～500mm
連接方式	對夾式/法蘭
氣缸配置	AT系列、GT系列、AW系列、進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力	16 、25bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4 、P6）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

。

主要外形連接尺寸

PN（MPa）	DN（mm）	尺寸
		L	對夾連接	法蘭連接						H
		L	D	D	D1	D2	D6	b	z-d	H
1.6	25	102	64	115	85	5	-	14/16	4月14日	233
	40	114	82	145/150	110	85/84	-	16/18	4月18日	280
	50	124	100	160/165	125	100/99	-	16/20	4月18日	362
	65	145	118	180/185	145	120/188	-	18/20	4月18日	377
	80	165	130	195/200	160	135/132	-	20	8月18日	410
	100	194	155	215/220	180	155/150	-	20/22	8月18日	423
	125	210	185	245/250	210	185/184	-	22	8月18日	436
	150	229	216	280/285	240	210/211	-	24	8-23/8-22	653
	200	243	264	335/340	295	265/266	-	26/24	12-23/12-22	703
	250	297	328	405	355	320/319	-	30/26	12-25/12-26	787
	300	338	373	460	410	375/370	-	30/28	12-25/12-26	827
2.5	25	102	64	115	85	65	-	16	4月14日	233
	40	114	82	145/150	110	85/84	-	18	4月18日	280
	50	124	100	160/165	125	100/99	-	20	4月18日	362
	65	145	118	160/185	145	120/118	-	22	8月18日	377
	80	165	130	195/200	160	135/132	-	22-24	8月18日	410
	100	194	155	230/235	190	160/156	-	24	8-23/8-22	423
	125	210	185	270	220	188/184	-	28/26	8-25/8-26	436
	150	229	216	300	250	218/211	-	30/28	8-25/12-26	653
	200	243	264	360	310	278/274	-	34/30	12-25/12-26	703
	250	297	328	425	370	332/330	-	36/32	12月30日	787
	300	338	373	485	430	390/389	-	40/34	16-30	827
