產品概述 主要外形連接尺寸

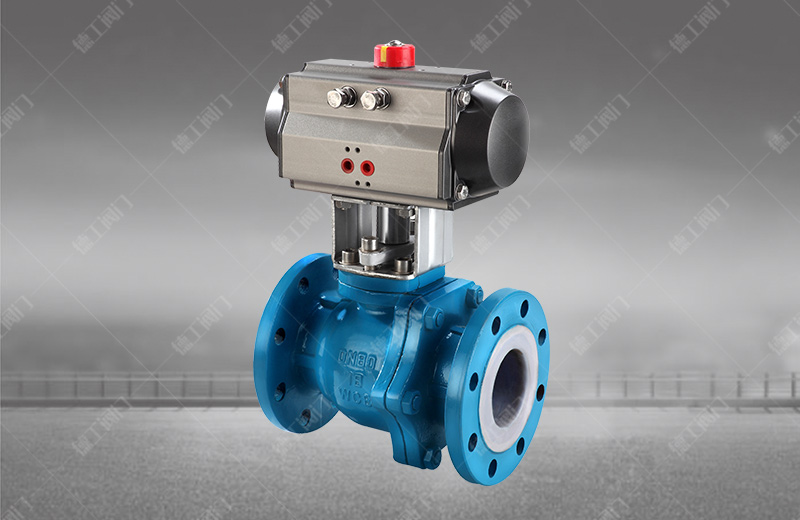

氣動襯氟球閥是由雙(單)作用氣動活塞式執行器和襯氟球閥組成,它是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°,閥門采用氟塑料作為內襯,并配之以新型的帶桿球體結構,再加上其獨特的彈性唇式密封座結構,使其具有普通襯氟球閥的各項優點
氣動襯氟球閥可作開關或調節之用,全通徑氣動襯氟球閥提供****的流量,并可用于掃線清洗或隔離輸送的管道
主要零件材質
序號
零件名稱
材料名稱
Q641F46-Z
Q641F46-C
Q641F46-P
Q641F46-R
Q641F46-PL
Q641F46-RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥桿
WCB
WCB
CF8
CF8M
CF3
CF3M
3
內襯材料
FEP(F46)
4
填料壓蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)聚四氟乙烯
6
螺栓
35
35
1Crl7Ni2
1Crl7Ni2
1Cr18Ni2
1Cr18Ni2
7
緊固螺母
45
45
OCrl8Ni9
OCrl8Ni9
0Cr18Ni9
0Cr18Ni9
主要技術參數
氣動執行器
型號
QW系列
氣源壓力
0.4 ~ 0.8 MPa
****回轉角度
90°~92°
回信器
AC220V
控制信號
氣信號:0.02 ~0.1 MPa
控制氣源
潔凈
公稱通徑
DN(mm)
公稱壓力
PN(MPa)
主要尺寸
執行器型號
L
D
D1
D2
f
b
Z-φd
15
1.6
140
95
65
45
2
14
4-φ14
QW-TZ01/AT50D
20
140
105
75
55
2
16
4-φ14
QW-TZ01/AT50D
25
150
115
85
65
2
16
4-φ14
QW-TZ01/AT63D
32
165
135
100
78
2
18
4-φ18
QW-TZ02/AT63D
40
180
145
110
85
3
18
4-φ18
QW-TZ02/AT75D
50
200
160
125
100
3
20
4-φ18
QW-TZ02/AT75D
65
220
180
145
120
3
20
4-φ18
QW-TZ03/AT88D
80
250
195
160
135
3
22
8-φ18
QW-TZ04/AT100D
100
280
215
180
155
3
24
8-φ18
QW-TZ04/AT115D
125
320
245
210
185
3
26
8-φ18
QW-TZ05/AT145D
150
360
280
240
21O
3
28
8-φ23
QW-TZ06/AT160D
200
457
335
295
265
3
30
12-φ23
AW17
250
533
405
355
320
3
32
12-φ25
AW20
300
610
460
410
375
4
34
12-φ25
AW28
350
686
520
470
435
4
38
16-φ25
AW28
400
762
580
525
485
4
40
16-φ30
AW35
