對夾連接雙瓣旋啟式止回閥

技術參數

產品型號：H76H/W
公稱通徑：DN50mm-1400mm
公稱壓力：PN1.0MPa-25.0MPa

、150LB-900LB
適用介質：水

、氣、油
適用溫度：-20℃-425℃
閥體材質：碳鋼

、不銹鋼等
設計標準：GB/T12221

、API6D

、API594
長度標準：GB/T9113

、JB/T79

、ASME B16.5

、ASME B16.47
試驗標準：JB/T9092

、GB/T13927

、API598、API6D

產品詳情

產品概述

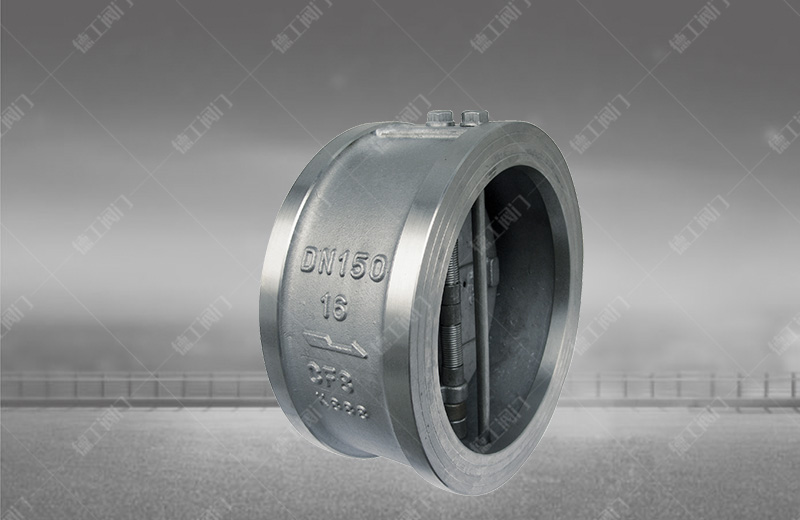

對夾連接雙瓣旋啟式止回閥由閥體

、閥瓣

、閥桿及彈簧等零件組合成

，采用對夾連接

。由于該閥瓣的關閉行程短，并且有彈簧加載

，可顯著減少水錘現象

。對夾雙瓣旋啟式止回閥主要適用于城市、工業及高層建筑給水

、排水管網上

。對夾雙瓣旋啟式止回閥其結構長度比一般止回閥短，對有安裝空間限制的場合適用

。對夾雙瓣止回閥的啟閉件是靠介質流動和力量自行開啟或關閉

，以防止介質倒流。

產品特點

、對夾雙瓣旋啟式止回閥水錘壓力小閥瓣行程短

、且有彈簧輔助關閉、關閥速度快

。結構長度很短

、體積小重量輕、為閥門的安裝

、搬運、存放及管道在布置帶來很大的便利

，并能大量節約材料

、降低造價

。

、該閥流體阻力小隨著閥門口徑的增大

，流體組力系數減小�

？伤桨惭b或垂直安裝

。重量輕

，不必為閥門設置支座

。開啟壓力很小，閥瓣在很小的壓差下就能完全打開

。閥門為整體結構、簡單緊湊

，可靠性高

。

主要性能規范

公稱通徑	DN(mm)	DN50~DN1200
公稱壓力	PN(MPa)	1.0MPa	1.6MPa	2.5MPa	4.0MPa
試驗壓力	強度試驗	1.5MPa	2.4MPa	3.75MPa	6.0MPa
試驗壓力	密封試驗	1.1MPa	1.76MPa	2.75MPa	4.4MPa
適用介質	水、蒸汽、油品、污水、酸堿類
適用溫度	橡膠密封面（X）-20℃~120℃ 合金鋼密封面（H）主體碳鋼-29℃~425℃ 不銹鋼主體用于酸類介質-29℃~200℃

主要零件材質

閥體	鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥板	鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
閥桿	碳鋼、2Cr13 、不銹鋼、鉻鎳鉬鈦鋼
密封圈	橡膠、不銹鋼、合金鋼
彈簧	60Si2Mn、3Cr13 、17-7PH、INCONEL

主要外形尺寸

壓力	口徑		尺寸				重量	配管法蘭（供參考）
	NPS	DN	L	D	D3	D2		螺栓孔中心圓直徑D1	螺栓數量	螺栓直徑d		螺栓長度 L1
	NPS	DN	L	D	D3	D2		螺栓孔中心圓直徑D1	螺栓數量	in	mm	RF	RJ
Class 150 PN2.0MPa	2	50	60	103	56	51	2	120.5	4	5/8	M16	140	155
	3/2	65	67	122	73	65	3	139.5	4	5/8	M16	150	165
	3	80	73	135	88	80	4	152.5	4	5/8	M16	160	175
	4	100	73	173	108	102	6	190.5	8	5/8	M16	170	185
	5	125	86	195	132	127	8	216.0	8	3/4	M20	190	205
	6	150	98	220	160	152	13	241.5	8	3/4	M20	205	220
	8	200	127	277	210	203	25	298.5	8	3/4	M20	240	255
	10	250	146	337	266	254	39	362.0	12	7/8	M24	270	285
	12	300	181	407	310	305	54	432.0	12	7/8	M24	310	325
	14	350	184	448	355	350	80	476.0	12	1	M27	325	340
	16	400	191	512	405	400	117	540.0	16	1	M27	340	355
	18	450	203	547	455	450	138	578.0	16	11/8	M30	365	380
	20	500	219	604	505	500	163	635.0	20	11/8	M30	385	400
	24	600	222	715	605	600	331	749.5	20	11/4	M33	405	420
	28	700	305	773	700	700	380	795.5	40	3/4	M20	455	-
	30	750	305	824	750	746	425	846.0	44	3/4	M20	455	-
	32	800	305	878	800	796	560	900.0	48	3/4	M20	460	-
	36	900	368	983	910	898	640	1009.5	44	7/8	M24	540	-
	42	1050	432	1142	1055	1050	960	1171.5	48	1	M27	625	-
	48	1200	524	1302	1205	1200	1400	1335.0	44	11/8	M30	740	-
Class 300 PN5.0MPa	2	50	60	110	58	51	3	127.0	8	5/8	M16	155	175
	3/2	65	67	128	73	65	4	149.0	8	3/4	M20	175	195
	3	80	73	147	88	80	6	168.5	8	3/4	M20	190	210
	4	100	73	179	108	102	8	200.0	8	3/4	M20	195	215
	5	125	86	214	132	127	15	235.0	8	3/4	M20	215	235
	6	150	98	249	160	152	18	270.0	12	3/4	M20	230	250
	8	200	127	305	210	203	31	330.0	12	7/8	M24	280	300
	10	250	146	359	266	254	51	387.5	16	1	M27	315	335
	12	300	181	420	310	305	77	451.0	16	1^1/8	M30	365	385
	14	350	222	483	355	350	117	514.5	20	11/8	M30	410	430
	16	400	232	537	405	400	190	571.5	20	1^1/4	M33	435	455
	18	450	264	594	455	450	200	628.5	24	11/4	M33	475	535
	20	500	292	652	505	500	265	686.0	24	1 1/4	M33	510	585
	24	600	318	772	608	600	410	813.0	24	1^1/2	M39	560	-
	30	750	368	882	740	735	660	921.0	36	1^3/8	M36	650	-
	36	900	483	1044	880	873	1020	1089.0	32	1^5/8	M42	800	-
	42	1050	568	1196	1045	1035	1540	1244.5	36	1^3/4	M45	920	-
	48	1200	629	1365	1190	1179	2260	1416.0	40	1^7/8	M48	1010	-
