您當前位置：行業與產品 >> 截止閥系列 >> 電動截止閥

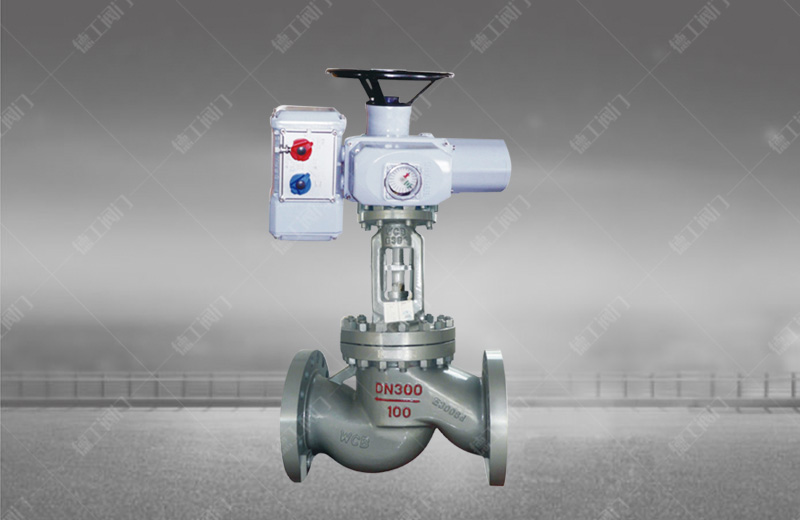

電動截止閥

技術參數

產品型號：J941H/Y/W
公稱通徑：DN50-DN300mm
公稱壓力：PN1.6MPa-16.0MPa
適用介質：水

、氣

、油
適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼
控制方式：常開型

、常閉型
附件選擇：電動機構

、手動機構
法蘭標準：GB/T9113-2010

、JB/T79-1994
制造標準：GB/T 12235-2007
結構標準：GB/T 12221-2005

產品詳情

產品概述

電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面

，閥瓣沿流體的中心線作直線運動

。該閥只適用于全開和全關，不允許作調節和節流

。被廣泛用于公稱壓力在PN1.6～16MPa

，工作溫度-29～550℃的環保、石油

、化工

、電力行業等各種場合的管路上，起到切斷流體的作用

。

產品特點

、電動截止閥產品設計制造按標準，結構合理

，密封可靠

，性能優良，造型美觀

。

、閥瓣、閥座密封面用鐵基合金堆焊或司太立鈷基質合金堆焊而成

，耐磨

、耐高溫、耐腐蝕

、抗擦傷性能好

、使用壽命長。

、電動截止閥閥桿經調質及表面氮化處理

，有良好的抗腐蝕性和抗擦傷性。

、倒密封采用螺紋連接密封或本體堆焊奧氏體不銹鋼而成

，密封可靠，填料更換可在不停機情況下進行方便快捷不影響系統運行

。

、配有DZW系列多回轉式電動裝置，具有殼體小

，重量輕

，功能全，并可與遠程電腦配套使用

，也可按用戶要求選配電動裝置

。

閥門試驗壓力

公稱壓力PN(MPa)	實驗壓力(MPa)
公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

主要零件材質

零件名稱	材質
閥體	WCB 、ZG1Cr18Ni9Ti、ZG1Cr18Ni2Mo2Ti 、ZG00Cr17Ni14Mo2 、ZG1Cr5Mo
閥瓣	WCB+D507Mo、0Cr18Ni9Ti+Stellite12 、CF8M+Stellite12 、CF3M+Stellite12
螺紋壓套	2Cr13、1Cr18Ni9Ti 、1Cr18Ni2Mo2Ti 、316L、25Cr2Mo1VA
閥桿	2Cr13 、1Cr18Ni9Ti 、1Cr18Ni2Mo2Ti、316L、25Cr2Mo1VA
閥蓋	WCB、ZG1Cr18Ni9T 、ZG1Cr18Ni2Mo2Ti 、ZG00Cr17Ni14Mo2、ZG1Cr5Mo
填料	柔性石墨、PTFE
壓蓋	WCB、ZG1Cr18Ni9T、ZG1Cr18Ni2Mo2Ti 、ZG00Cr17Ni14Mo2、ZG1Cr5Mo
滑塊	2Cr13 、1Cr18Ni9Ti 、1Cr18Ni2Mo2Ti、316L 、25Cr2Mo1VA
電動執行器	殼體(HT200 、WCB)

主要外形連接尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量
1.6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4.0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4.5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4.5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4.5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4.5	12-φ30	810	1160	399
6.4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4.5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4.5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4.5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4.5	12-φ34	830	1213	420
10.0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4.5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4.5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4.5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4.5	12-φ4l	830	1425	850
16.0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4.5	8-φ34	830	935	238
